CD-SEMとSEMレビューは、半導体の検査・計測でよく出てくる電子線の装置です。どちらも「SEMで細かく見る」点は似ていますが、役割は少し違います。CD-SEMは線幅や穴径などの寸法を測る装置、SEMレビューは欠陥検査で見つけた怪しい点を高倍率で確認し、何の不良かを分類する装置です。この記事では、初心者にもわかるように、CD-SEM・SEMレビューの違い、歩留まり改善との関係、求人票で見るキーワードまでつなげて解説します。装置名を知識として覚えるだけでなく、面接や求人票で「検査・計測の仕事を理解している」と伝えられる状態を目指します。
この記事でわかること
- SEMが何を見ている装置なのか
- CD-SEMが線幅・穴径を測る理由
- SEMレビューが欠陥分類に使われる理由
- CD-SEMとSEMレビューの違い
- 求人票で見る「測長SEM」「SEMレビュー」「不良解析」の意味
- 検査・計測スキルがどんな職種やキャリアにつながるか
- CD-SEM: 線幅や穴径などの寸法を測る
- SEMレビュー: 見つけた欠陥を高倍率で確認する
- 求人票では、計測・不良解析・欠陥レビューの言葉で出る
SEMって、理科室にある顕微鏡のすごい版みたいなものですか？
方向性は近いぞ。ただ、普通の顕微鏡が光で見るのに対して、SEMは細い電子線を当てて、表面から出る信号で画像を作るんじゃ。
電子で見るから、半導体の細かい線や欠陥まで見えるんですね。
その通り。だから、露光やエッチングで作った微細なパターンが狙い通りか、欠陥が何なのかを確かめる重要な入口になるんじゃよ。
なるほど。じゃあ、半導体が微細化するほど、この装置を扱える人の重要性も上がるってことですか？
まさにそこじゃ。細かく作るほど、細かく測れる人、欠陥データを読める人、装置を安定稼働させられる人の価値は上がる。技術用語の理解が、そのまま求人票を読む力にもつながるんじゃ。
まずSEMとは何か
SEMはScanning Electron Microscopeの略で、日本語では走査電子顕微鏡と呼ばれます。細く絞った電子線を試料表面に当て、そこから出てくる二次電子や反射電子などの信号を使って、表面の形や凹凸を画像として見ます。
光学顕微鏡は光で見るため、見える細かさに限界があります。一方、SEMは電子線を使うため、半導体の細いパターンや微小な欠陥を観察しやすいのが特徴です。半導体工場では、単に「きれいな写真を撮る」ためではなく、工程が狙い通りに進んでいるかを判断するために使われます。
初心者向けに言うと、SEMは「目では見えない小さな形を、電子線で見える画像に変える装置」です。
ただし、半導体製造では見るだけで終わりません。画像をもとに寸法を測ったり、欠陥を分類したり、工程条件を見直したりします。
CD-SEMとは寸法を測るSEM
CD-SEMのCDはCritical Dimensionの略です。半導体では、回路パターンの線幅、穴径、スペース幅など、性能や歩留まりを左右する重要寸法を指します。CD-SEMは、ウェハ上に作られた微細パターンをSEM画像で見て、その寸法を数値として測るための装置です。
たとえば、露光で作った線が太すぎる、エッチング後に穴が小さくなりすぎる、同じパターンなのに場所によって線幅がばらつく。こうした問題は、最終的なチップの性能や歩留まりに影響します。CD-SEMは、そのズレを「なんとなく変」ではなく、「何nmずれている」と数値で見えるようにします。
ここはキャリア面でも重要です。
半導体の微細化が進むほど、「作る技術」だけでなく「測る技術」の重要性も高まります。求人票で「測長SEM」「CD-SEM」「計測レシピ」「工程管理」といった言葉が出てきたら、単なる装置操作ではなく、工程のばらつきを数字で見る仕事だと考えると理解しやすくなります。

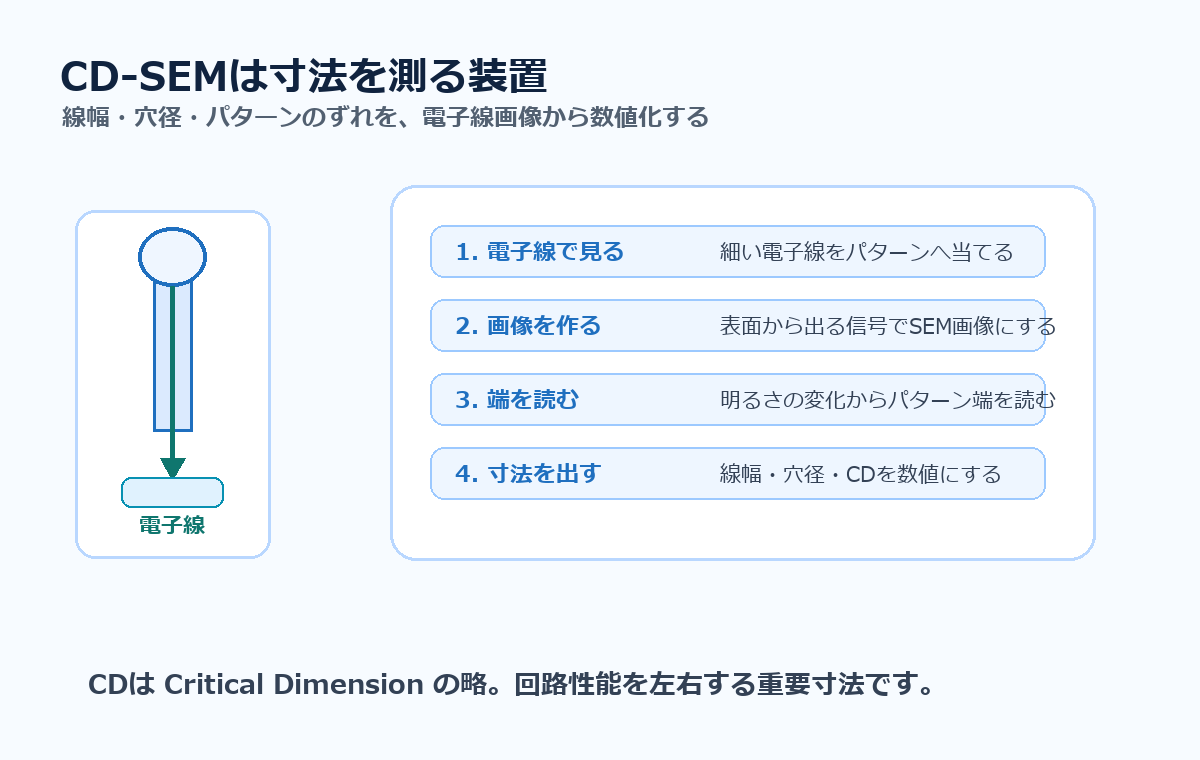

- 電子線を細いパターンへ当てる
- 表面から出る信号でSEM画像を作る
- 明るさの変化からパターンの端を読む
- 線幅・穴径などを数値にする
SEMレビューとは欠陥を詳しく見るSEM

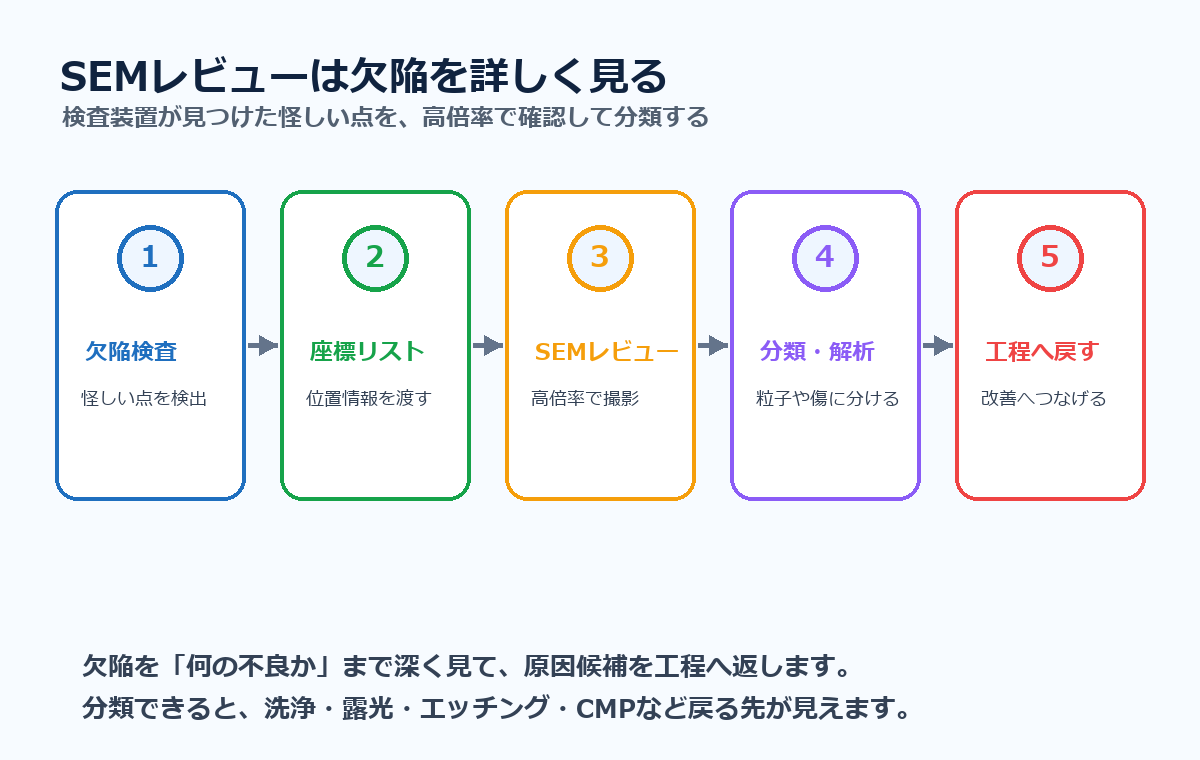

SEMレビューは、欠陥検査装置が見つけた怪しい点を、SEMで高倍率にして詳しく確認する工程です。欠陥検査装置はウェハ全体を広く見て「ここが怪しい」と座標を出します。その後、SEMレビュー装置がその座標へ移動し、欠陥の正体を詳しく見ます。
欠陥には、粒子、傷、ブリッジ、パターン欠け、異物、膜残りなど、いろいろな種類があります。単に欠陥があるとわかるだけでは、工程を直せません。欠陥を分類し、「これは洗浄由来か」「エッチング由来か」「露光条件の問題か」「搬送や装置内でついた傷か」を考えられる状態にすることが大切です。
- 欠陥検査で怪しい点を見つける
- 座標リストをSEMレビュー装置へ渡す
- 高倍率画像で欠陥の正体を確認する
- 分類結果を工程改善へ戻す

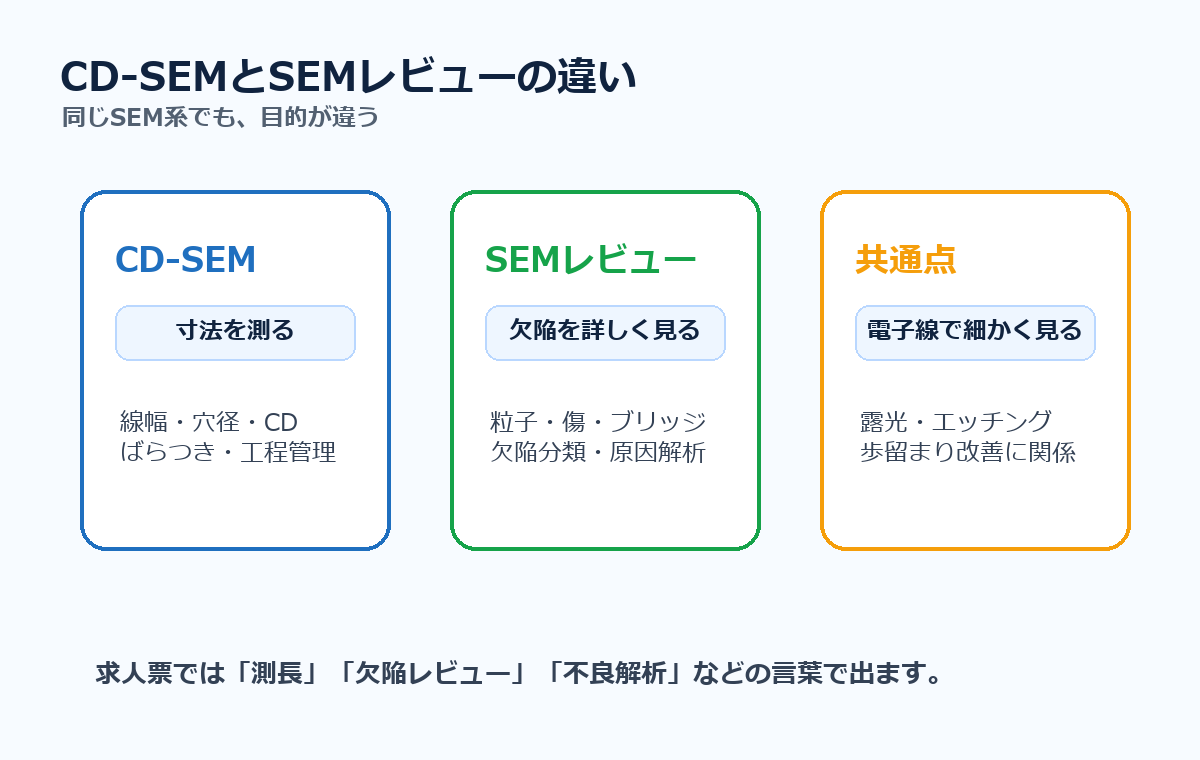

CD-SEMとSEMレビューの違い
CD-SEMとSEMレビューは、どちらもSEM系の装置ですが、目的が違います。CD-SEMは、主に寸法を測るための装置です。SEMレビューは、主に欠陥を詳しく見るための装置です。
- CD-SEM: 線幅・穴径・CDを測る
- SEMレビュー: 粒子・傷・ブリッジなど欠陥を分類する
- 共通点: どちらも電子線で細かく見る
| 項目 | CD-SEM | SEMレビュー |
|---|---|---|
| 主な目的 | 線幅・穴径・CDを測る | 欠陥を高倍率で確認する |
| よく見るもの | パターンの端、線幅、穴径、ばらつき | 粒子、傷、ブリッジ、欠け、異物 |
| 工程との関係 | 露光、エッチング、工程条件管理 | 洗浄、露光、エッチング、CMP、搬送などの原因切り分け |
| 求人票の言葉 | CD-SEM、測長SEM、計測、メトロロジー | SEMレビュー、DR-SEM、欠陥レビュー、不良解析 |
なぜ歩留まり改善に効くのか
歩留まりとは、作ったチップのうち、実際に良品として使える割合です。CD-SEMやSEMレビューは、歩留まりを直接上げる魔法の装置ではありません。ただし、歩留まりが下がる原因を見えるようにする装置です。
たとえば、CD-SEMで線幅が狙いより細くなっているとわかれば、露光条件やエッチング条件を見直す手がかりになります。SEMレビューで欠陥が粒子だとわかれば、洗浄や搬送、装置内の汚れを疑えます。ブリッジが多ければ、パターン形成やエッチング条件を見直す必要があります。
つまり、検査・計測は「悪いチップをはじく」だけではありません。どこで、なぜ、どのように不良が出ているかを見つけ、次のロットや次の工程を良くするための情報を作っています。
検査・計測を理解すると、求人票の見え方が変わる
CD-SEMやSEMレビューは、知識として面白いだけでなく、検査・計測、品質評価、不良解析、プロセス改善、装置保全の求人を読むときの土台になります。この記事を読んだあとに求人票を見るなら、「装置名」だけでなく「何を測るか」「結果をどう工程へ戻すか」まで見るのがポイントです。
【市場価値は？】CD-SEM・検査スキルを活かせる職種と求人の見極め方
CD-SEMやSEMレビューは、求人票でそのまま出てくることもありますが、別の言葉に分かれて出ることも多いです。特に、検査・計測、品質評価、不良解析、装置保全、FSE、プロセスエンジニアの求人で見かけます。
ここで大事なのは、「CD-SEMを完璧に使える人だけが対象」と考えないことです。求人によっては、検査装置の操作、測定データの整理、レシピ作成補助、装置の保守、工程異常の一次確認など、入口になる仕事があります。未経験者でも、CD-SEMやSEMレビューの役割を理解していると、面接で「なぜその仕事に興味があるのか」を具体的に話しやすくなります。
| 求人で見る言葉 | 仕事内容のイメージ | 向いている入口 |
|---|---|---|
| CD-SEM / 測長SEM | 線幅や穴径を測り、工程のばらつきを見る | 検査・計測、品質評価、プロセス補助 |
| SEMレビュー / DR-SEM | 欠陥を高倍率で確認し、種類を分類する | 欠陥レビュー、不良解析、品質評価 |
| レシピ作成 | 測定位置や条件を装置に設定する | 計測エンジニア、装置エンジニア |
| 装置保全 / FSE | SEM系装置を安定して動かす | 設備保全、フィールドサービス |
| 歩留まり改善 | 測定値や欠陥データから工程の問題を探す | プロセスエンジニア、品質改善 |

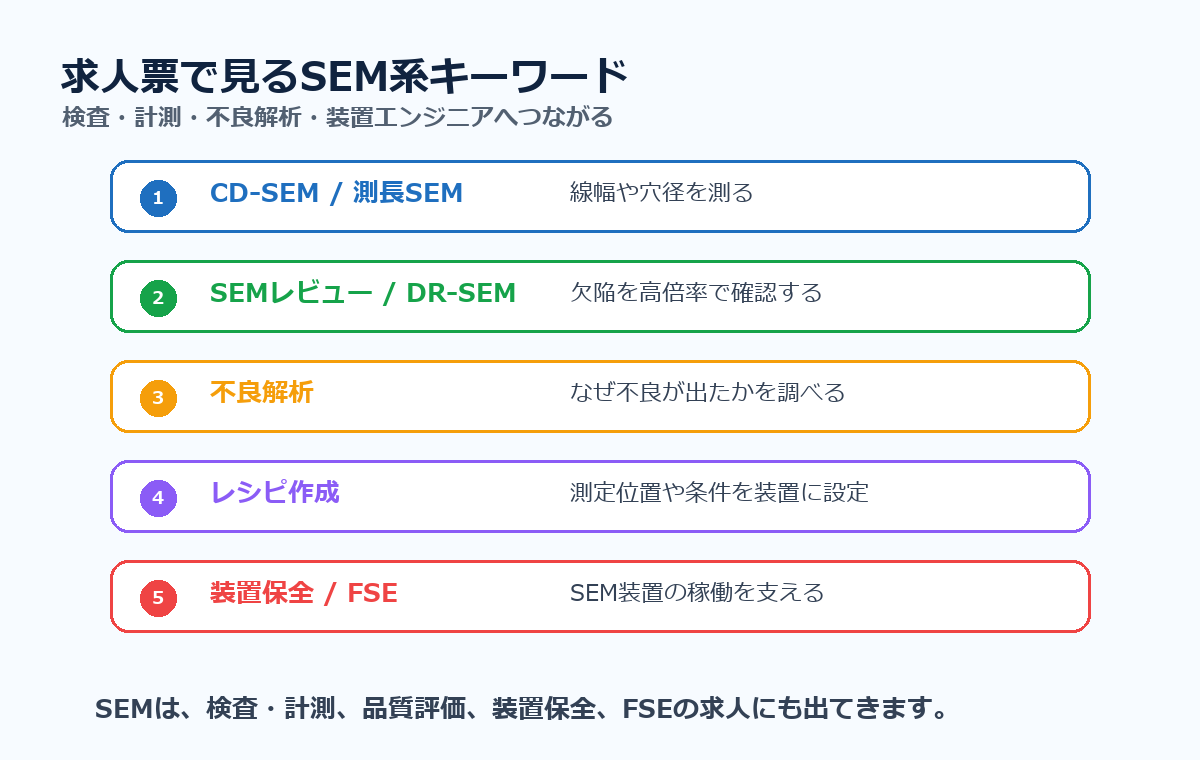

- CD-SEM / 測長SEM: 線幅や穴径を測る
- SEMレビュー / DR-SEM: 欠陥を高倍率で確認する
- 不良解析: なぜ不良が出たかを調べる
- レシピ作成: 測定位置や条件を装置に設定する
- 装置保全 / FSE: SEM装置の稼働を支える
SEMって専門的すぎて、未経験だと関係ない気がします。
いきなり高度な解析職を狙う必要はないぞ。検査装置の操作、測定補助、品質評価、装置保全、FSEなど、入口はいくつかあるんじゃ。
求人票では、職種名よりもキーワードを見るのが大事なんですね。
その通り。CD-SEM、測長、SEMレビュー、不良解析、レシピ作成、歩留まり改善。こうした言葉が見えると、技術と仕事がつながってくるぞ。
求人票でSEM系の言葉を見つけたら、次は「仕事の入口」を見る
CD-SEMやSEMレビューを理解すると、検査・計測、品質評価、不良解析、装置保全、FSEの求人票が読みやすくなります。大事なのは、すぐ応募することではなく、まず求人票に出てくる言葉を技術理解とつなげることです。
求人サイトや転職サービスで探すなら、最初は「CD-SEM」「測長SEM」「SEMレビュー」「不良解析」「計測」「歩留まり改善」などの言葉で検索してみてください。半導体大手や装置メーカーの求人は、公開求人だけでなく非公開求人として出ることもあるため、比較ページでサービスの使い分けを確認してから動くと無駄が減ります。
未経験から半導体業界を狙う場合は、「自分の経験がどの入口に近いか」を整理してから求人を見ると、かなり迷いが減ります。検査・計測に興味がある人は、求人票の言葉をそのまま暗記するより、「どの工程の何を測るのか」まで言える状態を目指しましょう。
企業で見ると、どの領域につながるか
CD-SEMやSEMレビューは、検査・計測装置メーカーと深く関係します。たとえばHitachi High-TechはCD-SEMやReview SEMの解説を公開しており、KLAは欠陥検査・レビュー装置を展開しています。JEOLはSEMの基本原理や装置情報を公開しており、電子顕微鏡そのものを理解するうえで参考になります。
こうした企業は、半導体工場の歩留まり改善を支える重要な領域にいます。技術記事として読むだけでなく、「この装置を作る会社」「この装置を保守する仕事」「この装置を使って工程を改善する仕事」という見方をすると、キャリア導線が見えてきます。
検査・計測を理解すると、装置メーカーと職種が見えやすくなる
CD-SEMやSEMレビューは、半導体の細かい世界を仕事へつなげる強いキーワードです。KLA、Hitachi High-Tech、JEOL、レーザーテックのような検査・計測領域の企業を見るときも、「何を測る装置なのか」「どの工程改善に効くのか」を意識すると理解が深まります。
まとめ
CD-SEMは、半導体の線幅や穴径などの重要寸法を測るSEMです。SEMレビューは、欠陥検査で見つけた怪しい点を高倍率で確認し、欠陥を分類するSEMです。どちらも、半導体の歩留まり改善に欠かせない検査・計測の道具です。
初心者は、まず「CD-SEMは寸法」「SEMレビューは欠陥の正体」と覚えると十分です。そのうえで、求人票に出てくるCD-SEM、測長SEM、SEMレビュー、DR-SEM、不良解析、レシピ作成、歩留まり改善という言葉を探すと、技術と仕事が自然につながってきます。
この知識を無駄にしないために、次にやること
この記事でCD-SEMとSEMレビューの違いがわかったら、次は求人票で実際に「CD-SEM」「測長SEM」「SEMレビュー」「不良解析」と検索してみてください。検索して終わりではなく、仕事内容、必要経験、使う装置、教育体制、夜勤や出張の有無まで見ると、自分に合う入口がかなり見えやすくなります。
まだ転職するか決めていない段階でも、求人票を見るだけならリスクはありません。むしろ、技術用語を仕事の言葉に変換できるようになるので、面接準備や社内異動の検討にも役立ちます。
参考資料
- Hitachi High-Tech: CD-SEM – What is a Critical Dimension SEM?
- Hitachi High-Tech: Review SEM – What is a Review SEM?
- KLA: Defect Inspection & Review
- JEOL: Scanning Electron Microscopes (SEM)
