ファブレスとファウンドリとは？工場を持たない会社がAI半導体を作れる理由

学習レベル初級

公開第27話「工場を持たない会社が、なぜAI半導体を作れるのか」を、設計・製造・後工程の分業から理解する記事です。

結論からいうと、半導体の「作る」には設計と製造の両方があるからです。 自社でウェハ量産工場を運営せず、チップの企画・回路設計・検証へ集中する会社をファブレス、顧客の設計を受けてウェハ上へ回路を作る受託製造会社をファウンドリと呼びます。

左の半導体設計チームから設計データが中央のウェハ工場へ渡り、右の組立・検査を経てAI機器へつながる分業のイメージ — AI半導体は、設計、ウェハ製造、組立・検査を得意な会社がつなぐことで完成します。

この記事でわかること

ファブレス工場を持たず、何を担当するのか

ファウンドリ設計をどうウェハへ作り込むのか

分業の全体像EDA・IP・材料・装置・後工程まで

30秒でわかる：工場がなくてもAI半導体を作れる理由
半導体の「作る」には設計と製造がある
ファブレスとは何をする会社か
ファウンドリとは何をする会社か
設計データからウェハまで、どう協業するのか
EDA・IP・材料・装置・後工程も欠かせない
身近なAI機器までの流れで考える
この分業はどんな仕事につながるのか
まとめ：一つのAI半導体は、多くの会社の得意分野でできている
参考情報

30秒でわかる：工場がなくてもAI半導体を作れる理由

30秒の結論

ファブレス企業は、AI半導体の目的、回路、性能、電力、検証、ソフトウェアなどを設計します。ファウンドリは、その設計を製造工程へ結びつけ、ウェハ上に回路を作ります。さらにEDA・IP、材料、製造装置、ダイシング、パッケージ、検査の企業が加わります。工場を持たない会社も、設計と製品化の中核を担うことで「AI半導体を作る会社」になれるのです。

なおき

工場がないなら、完成品を買って名前だけ付けているのかと思っていました。

ふくろう先生

そうではない。どんな計算を、どれだけ速く、どの電力で行うかを決め、回路として成立させる設計も「作る」の大切な部分じゃ。

最初の一言まとめ：設計と製造を別会社が担当できるため、工場を持たない会社でもAI半導体を生み出せます。

半導体の「作る」には設計と製造がある

日常会話では「作る」という言葉を一つにまとめがちです。しかし半導体では、少なくとも何をするチップにするかを決める設計と、その回路をウェハ上へ形成する製造を分けて考える必要があります。

設計する製品の目的、回路構成、計算性能、消費電力、入出力、検証方法、ソフトウェアとの接続を決めます。

製造する設計ルールに沿った回路を、マスク、成膜、露光、エッチング、洗浄、配線などの工程でウェハ上へ作ります。

半導体の回路を設計するチームと、ウェハ上へ回路を作る製造工場の役割の違い — 半導体の「作る」は、回路を考える設計と、ウェハへ回路を形成する製造に分かれます。

設計だけでもチップは完成せず、製造だけでも「どんなAI計算をするチップか」は決まりません。両者が設計ルール、検証結果、製造条件、量産立ち上げの情報を往復させて初めて、同じ設計を安定して量産できる状態へ近づきます。

誤解しないポイント： 設計データをファウンドリへ送れば自動的に完成するわけではありません。製造プロセスに合う設計、ルール確認、物理検証、試作、評価、歩留まり改善など、両者の継続的な協業が必要です。

ファブレスとは何をする会社か

ファブレス（fabless）は、自社で半導体のウェハ量産工場を運営せず、チップの企画・設計・検証・製品化へ集中する事業モデルです。「fab」は半導体工場を表し、「less」は持たないという意味です。

製品を企画するどの機器で、どんなAI処理を、どの性能・電力・価格帯で実現するかを決めます。

回路を設計・検証する論理回路、メモリ、入出力、演算器の配置を設計し、意図どおり動くか確かめます。

製品全体を成立させるソフトウェア、パッケージ、試験、量産計画、顧客製品との接続まで調整します。

ファブレスは「製造を丸投げする会社」ではありません。製品仕様と設計品質に責任を持ち、製造パートナーや後工程企業と調整しながら市場へ届けます。工場への巨額投資を避けられる点だけでなく、設計やソフトウェアへ経営資源を集中できる点が、この分業の意味です。

ファウンドリとは何をする会社か

ファウンドリ（foundry）は、顧客が設計した半導体を受託製造する会社です。製造プロセス、工場、装置、材料管理、品質管理を組み合わせ、設計された回路をウェハ上へ作り込みます。

ウェハ製造では、薄膜を作る成膜、回路パターンを転写する露光、不要部分を削るエッチング、汚れや残留物を除く洗浄などを何度も繰り返します。東京エレクトロンの公式工程解説でも、成膜・リソグラフィ・エッチング・洗浄が主要な前工程として示されています。

ただし、ファウンドリの役割は装置を動かすことだけではありません。設計者が使う設計ルールや技術情報を整え、試作ロットの結果、ウェハ試験、品質・信頼性、量産状況などを顧客と共有します。TSMCの公式eFoundry説明も、設計・エンジニアリング・物流の協業を製造サービスの一部として示しています。

ここまでの一言まとめ：ファブレスは「何を作るか」を設計し、ファウンドリは「どう安定してウェハへ作るか」を担います。

設計データからウェハまで、どう協業するのか

1. 製品仕様と回路を決めるファブレス側がAI処理、性能、電力、メモリ、入出力などの目標を回路へ落とし込みます。

2. 製造技術に合う形へ設計するファウンドリが提供する設計ルールやPDKに合わせます。PDKは、使える素子、寸法、配線、検証条件などをまとめた設計用の情報一式です。

3. 設計を検証してテープアウトする論理動作だけでなく、配線、タイミング、電力、製造ルールを確認し、マスク作成へ渡せる設計データにします。

4. 試作して測るファウンドリがウェハを製造し、試験結果や歩留まりを確認します。設計側も実チップで性能と動作を評価します。

5. 調整して量産へつなぐ設計、製造条件、検査条件、パッケージなどを調整し、繰り返し作れる状態へ近づけます。

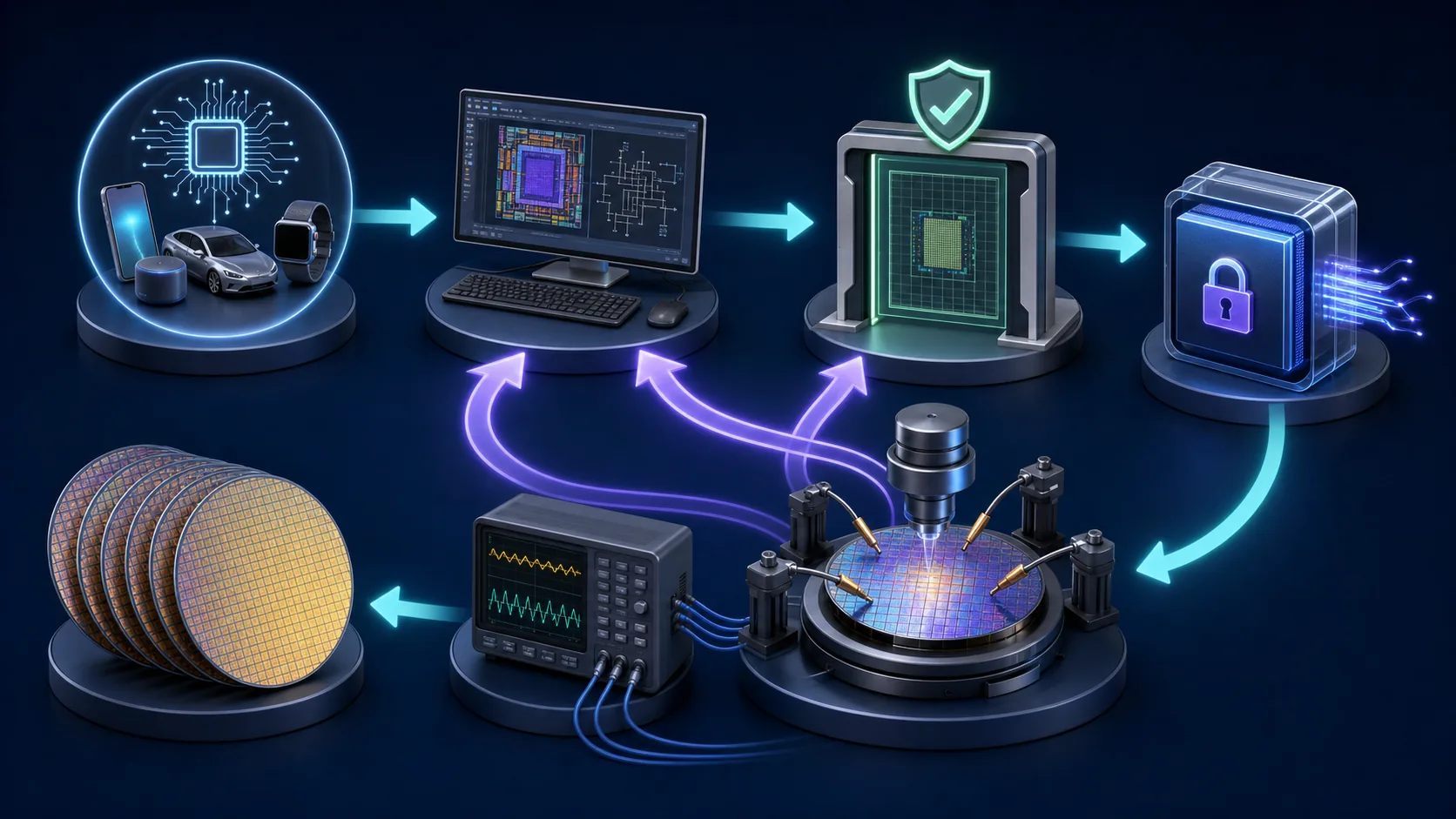

製品仕様から回路設計、検証、試作ウェハ、測定、改善、量産へ進む協業サイクル — 設計データを渡して終わりではなく、試作と測定の結果を設計・製造へ戻しながら量産へ近づけます。

ファブレス企画・回路設計・検証

→

設計と製造の協業PDK・検証・試作・評価

→

ファウンドリウェハ製造・品質・量産

→

後工程・製品組立・検査・機器搭載

EDA

材料

製造装置

検査装置

EDA・IP・材料・装置・後工程も欠かせない

ファブレスとファウンドリの二社だけで、すべてを用意するわけではありません。半導体は、設計と製造を支える専門企業が重なって成立します。

EDA回路設計、配置配線、タイミング解析、消費電力解析、製造ルール確認などを助ける設計自動化ツールです。

IPCPUコア、通信回路、メモリ制御など、検証済みの設計部品を再利用できる形で提供します。

材料シリコンウェハ、フォトレジスト、ガス、薬液、金属、パッケージ基板などを供給します。

製造装置成膜、露光、エッチング、洗浄、検査・計測など、ウェハへ回路を作る工程を実行します。

後工程ウェハをチップへ切り分け、パッケージへ組み立て、外部と電気的につながる形にします。

テストウェハ段階や完成後に、仕様どおり動くか、電気特性や機能を検査します。

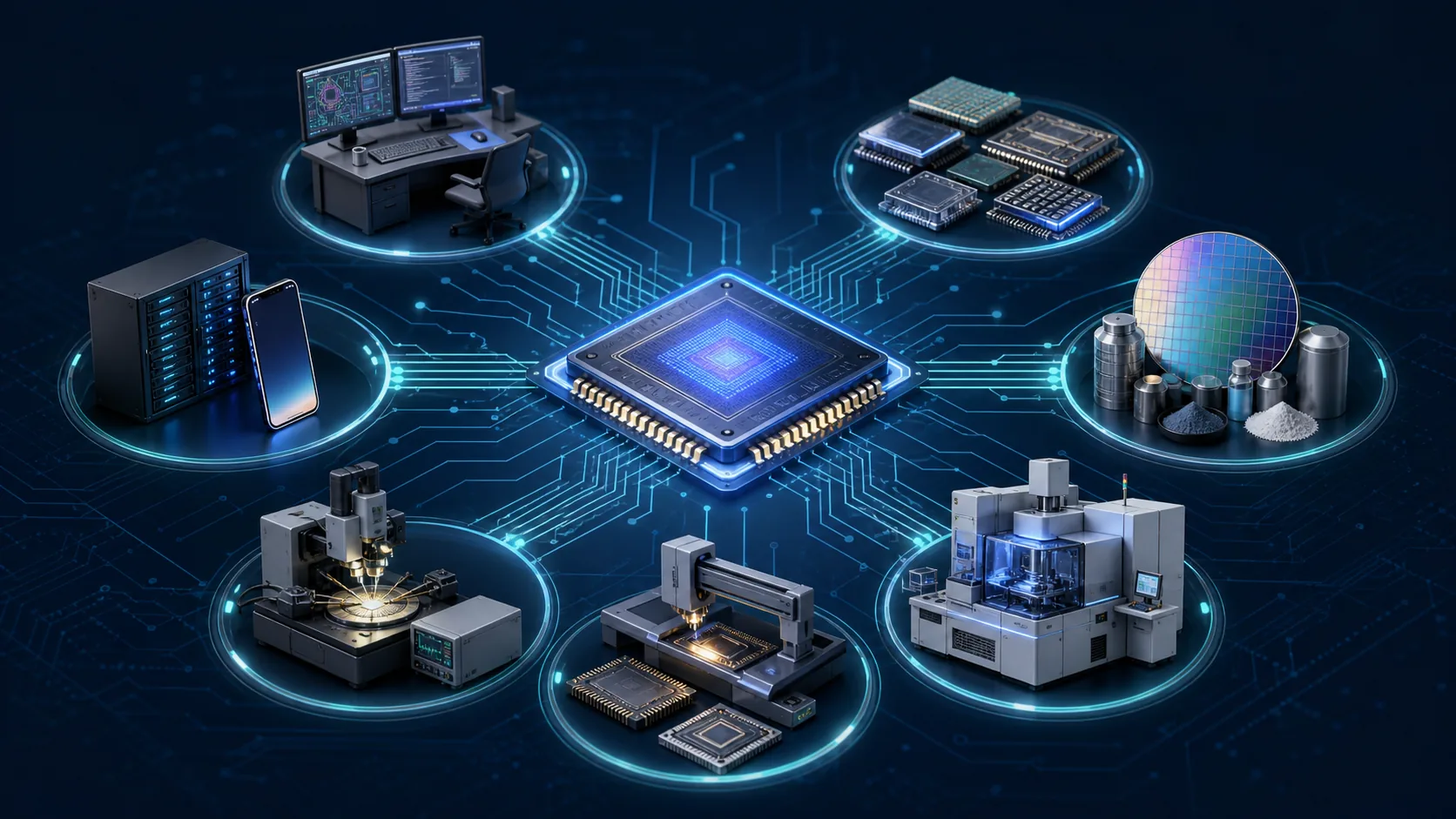

中央のAI半導体をEDA、IP、材料、製造装置、後工程、検査の専門企業が支える連携図 — 一つのAI半導体は、EDA・IP・材料・装置・後工程・テストなど多くの専門企業の連携で完成します。

Synopsysの公式説明では、EDAは複雑なチップの設計・検証と、製造に必要なプロセスやモデルの開発を支え、同社のシリコンIPと組み合わせて使われます。TSMCのOpen Innovation Platformも、EDA認証、IP、設計サービス、製造・パッケージ技術をつなぐ仕組みとして説明されています。

ウェハから先では、ダイシングでチップを切り分け、パッケージへ組み立て、検査します。ASEの公式情報でも、ウェハプロービング、最終テスト、システムレベルテストなど複数段階の試験サービスが示されています。
