先端パッケージとは? GPUとHBMを近くでつなぐCoWoS・2.5Dの仕組み

GPUの周囲に複数のHBMを近接配置し、高密度な配線層とパッケージ基板を介して回路基板へ接続する先端パッケージ AI半導体・GPU
先端パッケージは外箱だけではありません。複数のチップを配置し、信号・電力・熱をパッケージ全体で成立させる構造と製造技術です。

GPUを「仕事が速い作業員」、HBMを「材料を置く倉庫」と考えてみましょう。どちらが高性能でも、離れた場所を細い道でつないだままでは材料待ちが起きます。そこで、作業員と倉庫を同じ敷地に置き、短く多車線の通路で結ぶのが先端パッケージの重要な役割です。

GPUの周囲に複数のHBMを近接配置し、高密度な配線層とパッケージ基板を介して回路基板へ接続する先端パッケージ
先端パッケージは外箱だけではありません。複数のチップを配置し、信号・電力・熱をパッケージ全体で成立させる構造と製造技術です。
最初に覚える3点

  1. パッケージはチップを守る外装に加え、信号、電力、放熱、機械的支持を担う
  2. 2.5DではGPUなどのロジックとHBMを横に並べ、高密度な配線層で結ぶ構成が代表的
  3. CoWoSはTSMCの技術ブランドであり、先端パッケージ全体の一般名ではない
学んだ内容を仕事へつなげる

設計、材料、接合、検査、熱、品質のうち、自分に近い入口を10問で整理できます。

10問仕事ナビβを試す

先端パッケージは「外箱」だけではない

従来から半導体パッケージには、壊れやすいチップを湿気や衝撃から守り、外部の回路基板へ電気的につなぐ役割があります。先端パッケージでは、それに加えて複数のダイやチップレットを一つのパッケージ内で高密度に統合し、システム性能を引き出す役割が前面に出ます。

信号を運ぶGPUとHBMの間を短く、多数の配線でつなぎます。
電力を届ける大電流を各ダイへ安定して供給する経路を作ります。
熱と応力を扱う放熱、反り、材料の熱膨張差まで考えて信頼性を保ちます。

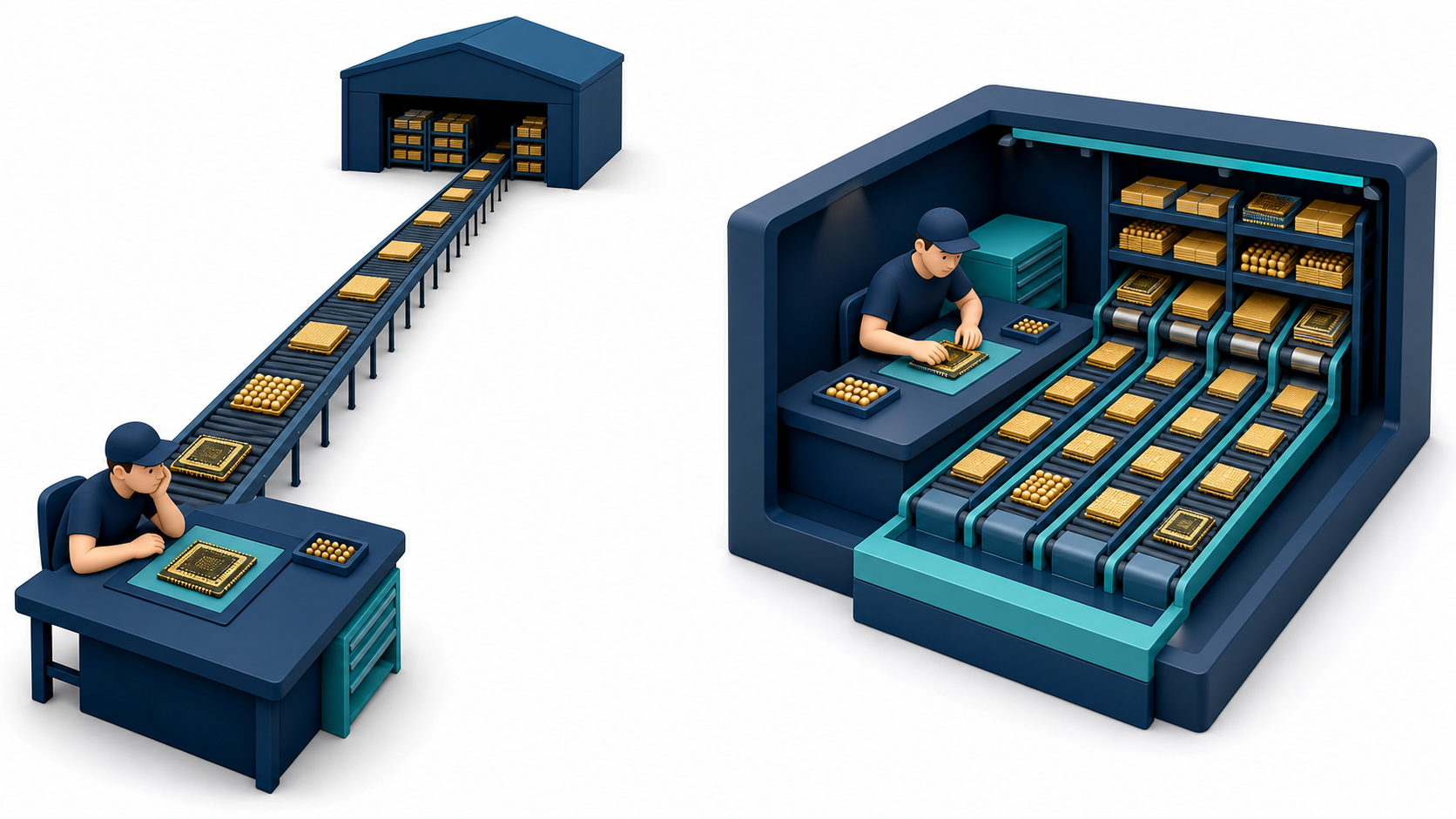

遠い倉庫から一本の長い搬送路で材料を待つ作業員と、近い倉庫から複数の短い搬送路で材料を受け取る作業員の比較
距離だけでなく、通路の本数と幅も重要です。GPUとHBMを近くに配置し、多数のI/Oを短い配線で結ぶことで、大量のデータを効率よく動かせます。

なぜGPUとHBMを近くでつなぐのか

GPUは並列計算を高速に進められても、必要なデータが届かなければ演算器が待つことになります。HBMは広いメモリ帯域でGPUへデータを届けるメモリです。その広い入出力を生かすには、HBMとGPUの間に多数の短い配線を作る必要があります。

近距離・高密度化は、同じ距離を外部基板上で長く引き回す場合に比べて、データ転送あたりのエネルギーや信号品質を改善しやすくします。ただし、近くに置けば自動的に速くなるわけではありません。I/O設計、電源、熱、ソフトウェア、処理内容まで含めたバランスが必要です。

2.5D、インターポーザ、基板の関係

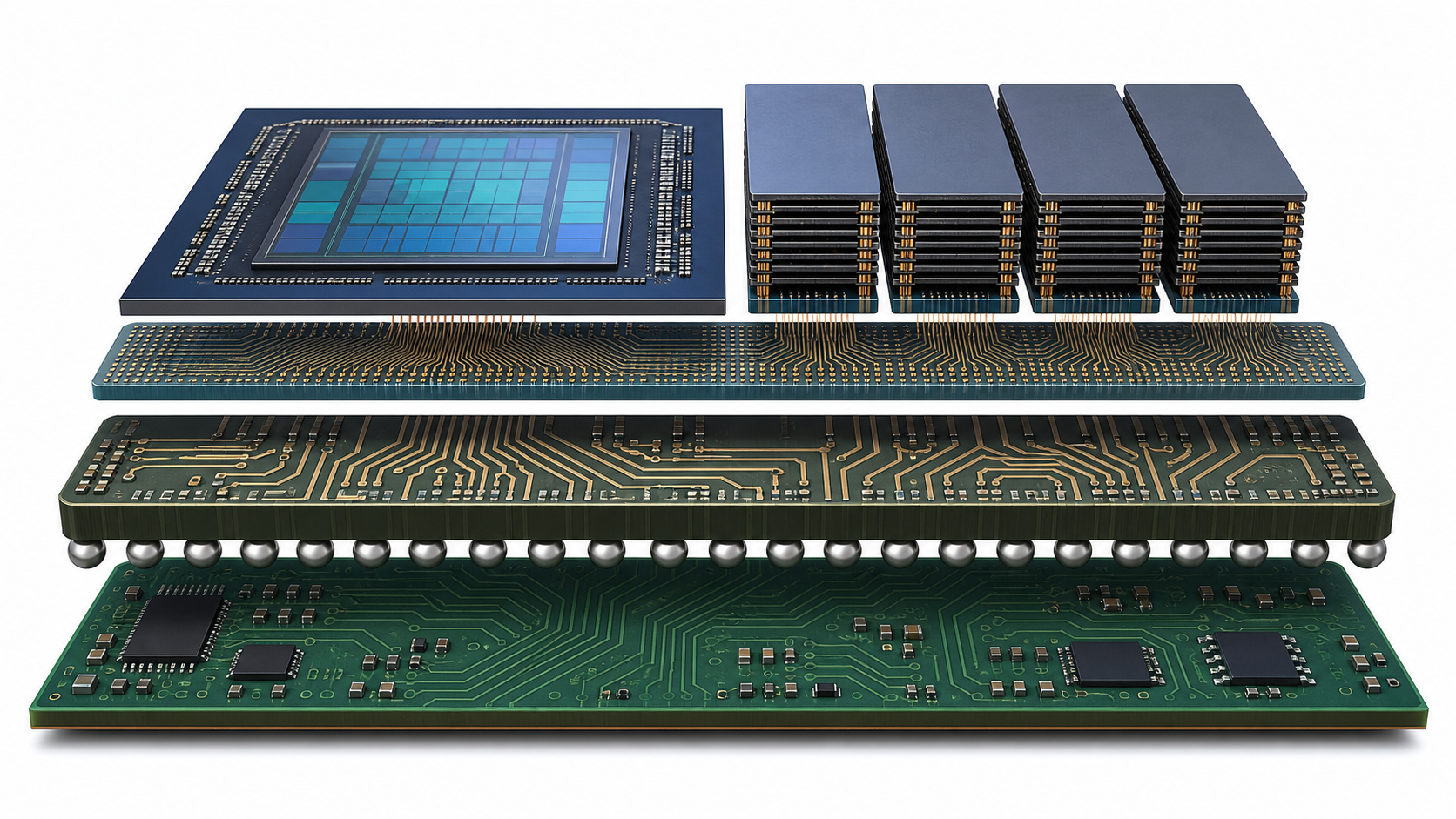

GPUと複数のHBMを横に並べ、その下の細密配線を持つインターポーザ、さらに下のパッケージ基板と回路基板へ接続する2.5D構造
代表的な2.5D構造の概念図。上からGPU・HBM、細密な配線を持つインターポーザ、より大きな配線へ広げるパッケージ基板、システムの回路基板という順です。製品ごとの実装は異なります。
用語 この記事での意味 混同しやすい点
2.5D 複数の能動ダイを主に横並びで近接配置し、高密度な中間配線で接続する統合方法 ロジックダイ同士を上下に積む3Dと同じではない
インターポーザ ダイとパッケージ基板の間で、ダイ間の細密配線を担う中間構造 常に全面シリコンとは限らず、RDLなど異なる方式もある
パッケージ基板 上側の細かい接続を、下側の回路基板へ向けて広げ、電力や機械支持も担う土台 インターポーザと同じ部品ではない
先端パッケージ 複数ダイの統合、高密度接続、電源・熱・信頼性をまとめて成立させる技術群 一つの決まった層構造を指す言葉ではない

CoWoSは何を指すのか

CoWoSは「Chip-on-Wafer-on-Substrate」に由来するTSMCの先端2.5Dパッケージング・プラットフォームです。TSMCの公式説明では、複数のSoCとHBMスタックを統合する用途が示されています。CoWoS-S、CoWoS-L、CoWoS-Rなどがあり、全面シリコンインターポーザ、局所シリコン接続、RDLベースなど構成は一種類ではありません。

大切な境界:CoWoSはTSMCの固有ブランドです。「2.5D=CoWoS」でも「AI向けGPUはすべてCoWoS」でもありません。他社には別の実装技術があり、同じ企業の製品でも用途、世代、コスト、必要帯域によって構造が変わります。

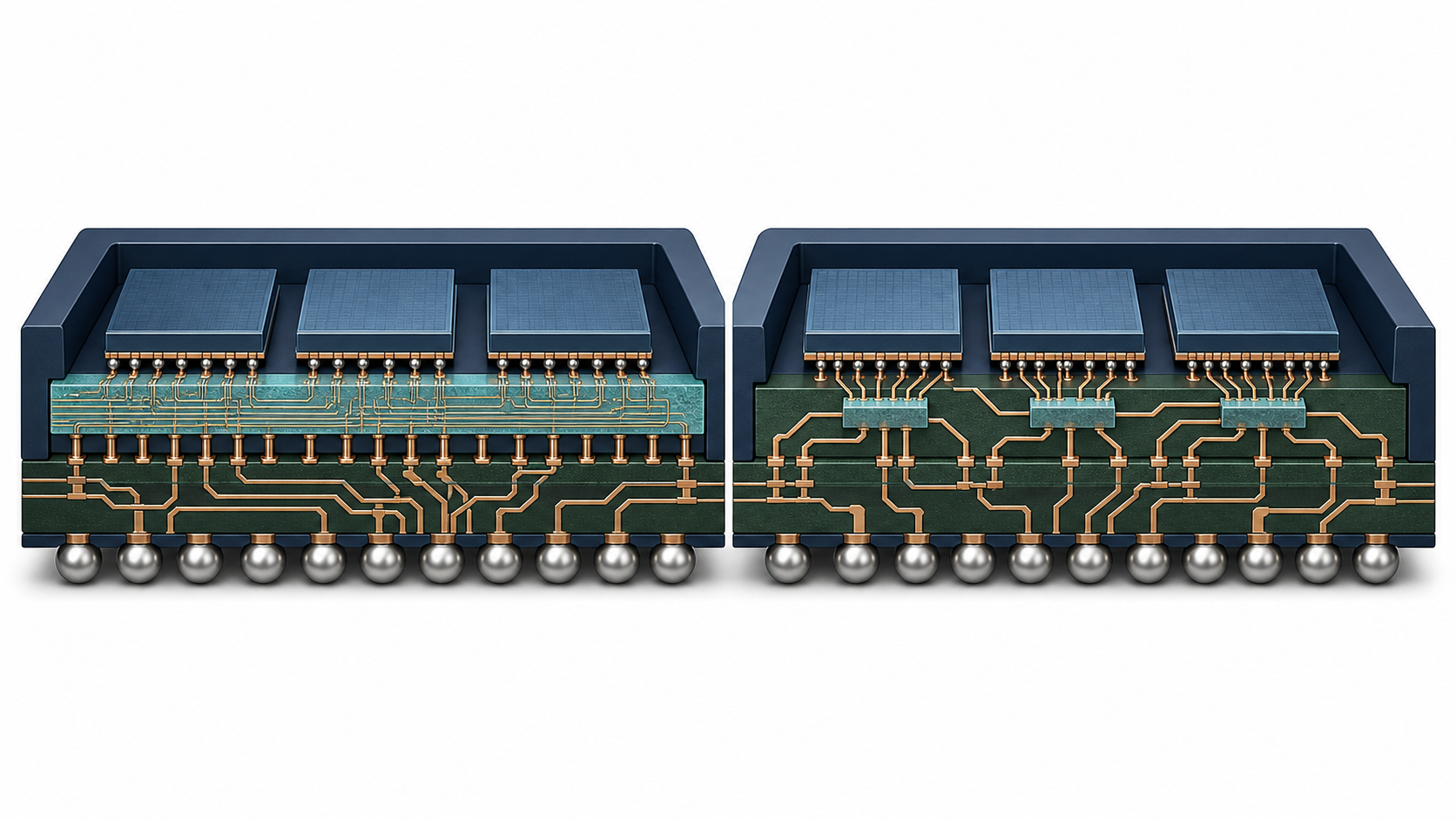

複数ダイを全面のインターポーザで結ぶ構造と、パッケージ基板内の局所的な微細配線ブリッジで結ぶ構造の比較
高密度接続には複数の選択肢があります。全面インターポーザを使う方式だけでなく、必要な場所に小さなブリッジを置く方式もあり、「すべて同じ構造」とは言えません。

高性能と引き換えに難しくなること

GPUとHBMを近接させるほど、局所的な発熱と放熱経路の設計が重要になります。
歩留まりと検査複数の良品ダイ、接合、配線、最終パッケージのどこかに不具合があると製品全体へ影響します。
反り・応力・コスト材料の熱膨張差、大型化、微細接続、複雑な工程を量産で管理する必要があります。

そのため先端パッケージは、回路設計だけで完結しません。材料、ウェハ加工、接合・組立、基板、検査、熱設計、装置、品質保証が連携する分野です。一般的な流れから見直すなら、半導体の後工程とは何かで、切断から組立・検査までの全体像を確認できます。

GPUから先端パッケージまでを順番につなぐ

先端パッケージに関わる仕事

パッケージ設計、基板・材料開発、薄化や接合のプロセス開発、組立装置、検査・計測、熱・機械解析、品質・信頼性など、多くの職種が一つの製品を支えます。求人では「先端パッケージ」だけでなく、2.5D、チップレット、インターポーザ、RDL、フリップチップ、アンダーフィル、反り、熱解析、信頼性評価などの語が手掛かりになります。

自分に近い仕事を絞り込む

設計・製造・装置・材料・検査のどこから見ればよいか迷う方は、興味と経験から入口を整理できます。

10問仕事ナビβを試す

先端パッケージについてよくある質問

Q. パッケージはチップを包むケースですか?

保護も重要ですが、それだけではありません。外部との信号接続、電源供給、放熱、機械支持、複数ダイの統合まで担います。

Q. 2.5DはGPUの上にHBMを積む構造ですか?

代表的な2.5DではGPUなどのロジックとHBMを横に並べ、中間の高密度配線で接続します。HBM内部ではDRAMダイが縦に積まれますが、これは別の積層です。

Q. インターポーザとパッケージ基板は同じですか?

同じではありません。インターポーザは主にダイ間の細密配線を担う中間構造、パッケージ基板は配線を外側へ広げ、電源供給や回路基板との接続を担う土台です。

Q. AI向けGPUはすべてCoWoSを使いますか?

いいえ。CoWoSはTSMCの技術ブランドの一つです。GPUやアクセラレータの構造はメーカー、製品、世代、用途によって異なり、他の2.5D方式や局所ブリッジ、異なるメモリ構成もあります。

まとめ

  1. 先端パッケージは、複数チップを近距離・高密度でつなぎ、電力・熱・信頼性まで成立させる技術群
  2. 2.5DではロジックとHBMを横に並べ、インターポーザなどの細密配線で接続する構成が代表的
  3. CoWoSはTSMC固有のプラットフォームで、すべてのGPUや2.5Dを指す一般名ではない

次は、先端パッケージを実際に作る仕事を、実装設計・接合と組立・検査・歩留まり改善の連携で見ていきます。
