CMPとは何か？ウェハ表面を平らにする半導体製造工程をやさしく解説

CMPは、半導体製造の中でも「地味だけど超重要」な工程です。ざっくり言うと、ウェハの表面を削って平らにする工程です。ただし、ただの研磨ではありません。薬品の力と、研磨パッドの力を組み合わせて、ナノメートル単位で表面の高さを整える工程です。

CMPは、ウェハを研磨パッドに押し当て、スラリーと呼ばれる液体を使いながら表面を平らにしていく工程です。

CMPは「半導体版の地ならし」

前後の流れで見るCMPの位置

CMPだけを単独で覚えると、「なぜ急に研磨するの？」となりやすいです。半導体製造では、膜を作り、光で模様を写し、不要な部分を削り、洗って、また次の膜を作る、という流れを何度も繰り返します。

この繰り返しの中で、ウェハ表面には少しずつ段差ができます。段差が大きくなると、次の露光でピントが合いにくくなります。つまりCMPは、次の微細加工を成功させるために、ウェハ表面をいったん整える工程です。

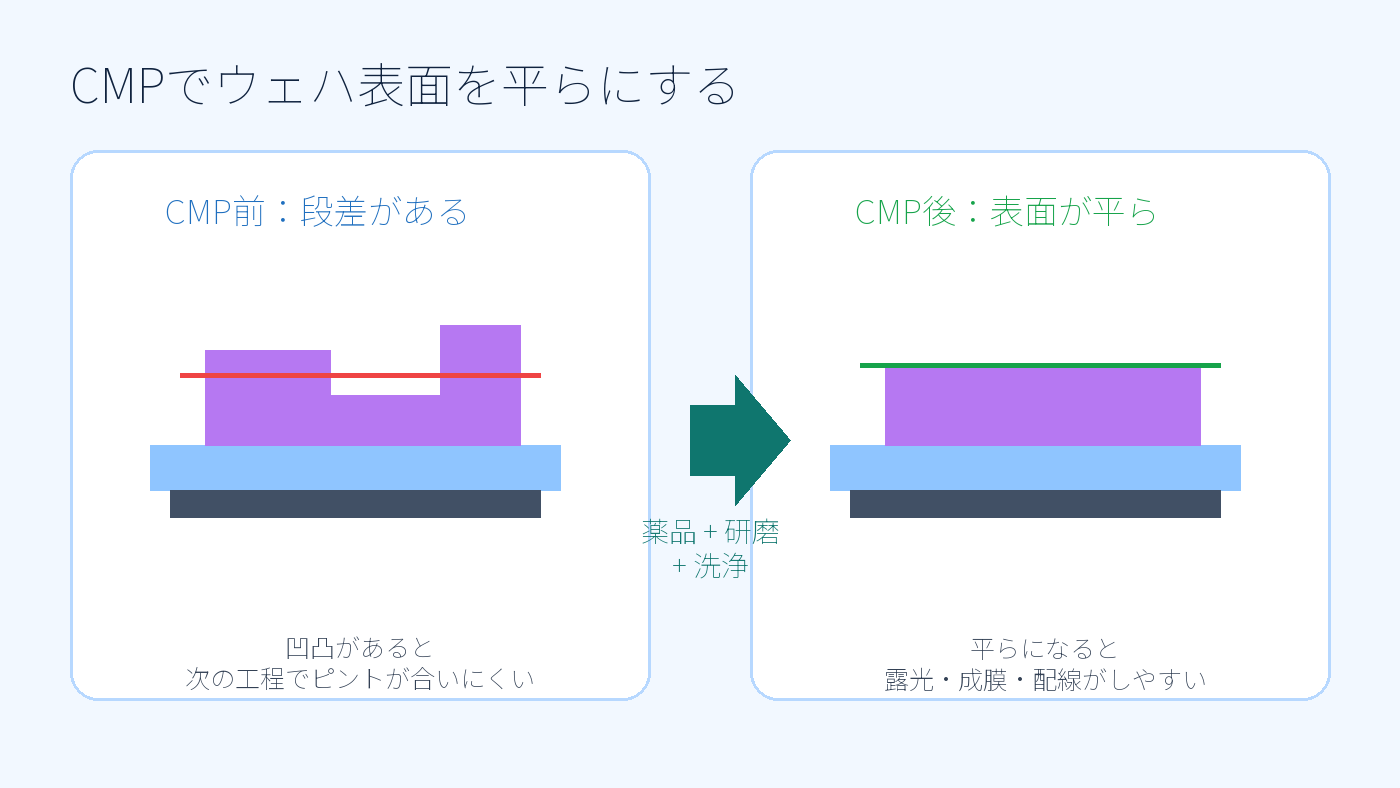

表面に段差が残ったままだと、次の工程で光のピントや膜厚制御が難しくなります。CMPはその段差をならします。

なぜ半導体製造では平らさがそこまで重要なのか

文系目線でいちばん大事なのは、「半導体は平らなキャンバスに回路を何層も描いていく技術」だと理解することです。1回だけ線を描くなら多少の段差はまだ耐えられるかもしれません。しかし実際のチップは、トランジスタ、絶縁膜、コンタクト、ビア、金属配線を何層にも積み上げます。

もし表面が凸凹のままなら、次のような問題が起きます。

• 露光装置のピントが合いにくくなり、パターンがぼやける
• 膜の厚みが場所によって変わり、電気特性がばらつく
• 配線を重ねるほど段差が増え、上の層ほど作りにくくなる
• 微細化が進むほど、わずかな凹凸が歩留まり低下につながる

CMPはどうやって平らにするのか

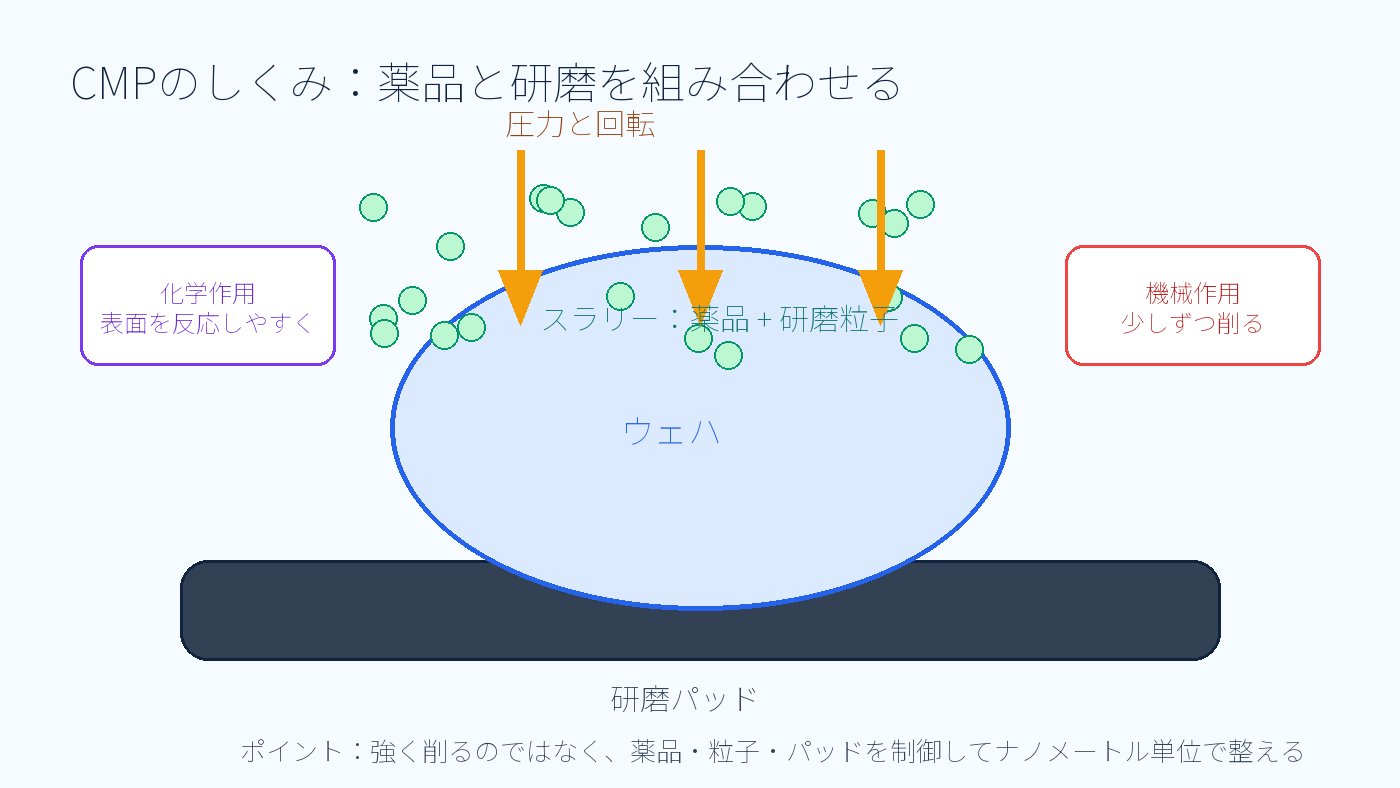

CMPでは、ウェハを下向きにして研磨パッドへ押し当てます。そこにスラリーという液体を流しながら、ウェハとパッドを回転させます。スラリーには、表面を化学的に反応させる成分と、細かい研磨粒子が含まれます。

スラリーの化学反応と、パッドによる機械的な研磨を組み合わせるので、Chemical Mechanical Planarization と呼ばれます。

1. スラリーが表面を反応しやすくする

まず薬品の力で、削りたい材料の表面を少し変化させます。材料によって必要な薬品は変わります。酸化膜、タングステン、銅など、それぞれ反応のさせ方が違うからです。

2. 研磨粒子とパッドで少しずつ取り除く

次に、パッドと研磨粒子が表面を物理的に取り除きます。高い部分ほどパッドに当たりやすいため、だんだん段差が小さくなっていきます。

3. 終わったら必ず洗浄する

CMPの後には、スラリー、研磨粒子、金属汚染、削りカスが残ります。だからCMPは洗浄とセットで理解する必要があります。CMPが「平らにする工程」なら、洗浄は「次の工程へ進める状態に戻す工程」です。

CMPが使われる代表的な場所

CMPで難しいこと

CMPは「平らにできればOK」ではありません。削りすぎても、削らなすぎても不良になります。さらに、表面に傷をつけてもいけません。異物を残してもいけません。ここがCMPの難しさです。

• ディッシング： 金属部分が皿のようにへこんでしまう現象
• エロージョン： 配線が密集した場所で広く削れすぎる現象
• スクラッチ： 研磨中に表面へ傷が入る問題
• パーティクル： 研磨粒子や削りカスが残る問題
• 選択比： 削りたい材料と残したい材料をどれだけ区別して削れるか

CMPに関わる企業と職種

CMPを理解すると、半導体の仕事も見えやすくなります。装置、材料、プロセス、洗浄、検査、歩留まりが強くつながる工程だからです。

企業名で見ると、CMP装置では荏原製作所やApplied Materials、材料ではフジミのようなスラリーやパッド関連メーカー、そして量産側ではTSMC、Samsung、Intel、Rapidusのような半導体メーカーが関係します。日本企業にとっても、装置、材料、洗浄、計測の強みが出やすい分野です。工程と会社の対応を整理したい場合は、半導体企業マップ、仕事の種類から見たい場合は半導体職種マップも参考になります。

この記事のまとめ

• CMPは、ウェハ表面を平らにする半導体製造工程
• 薬品の力と機械的な研磨を組み合わせる
• 平坦化しないと、露光、成膜、配線形成が難しくなる
• CMP後にはスラリーや異物が残るため、洗浄とセットで重要
• 装置、材料、プロセス、検査、歩留まり改善の仕事につながる
